Счетчик электроэнергии однофазный многотарифный. Модели R5, R5.1, R8, S6, S7

Контроль и передача показаний счётчиков в вашу управляющую компанию

Сайт:

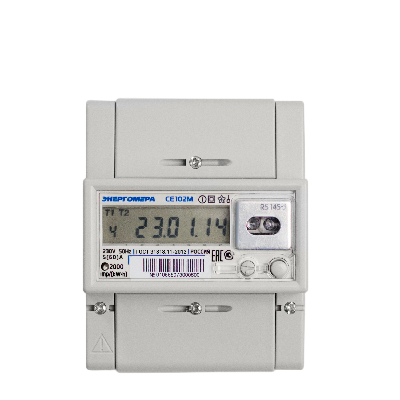

  • R5 (Снят с производства)
  • R5.1

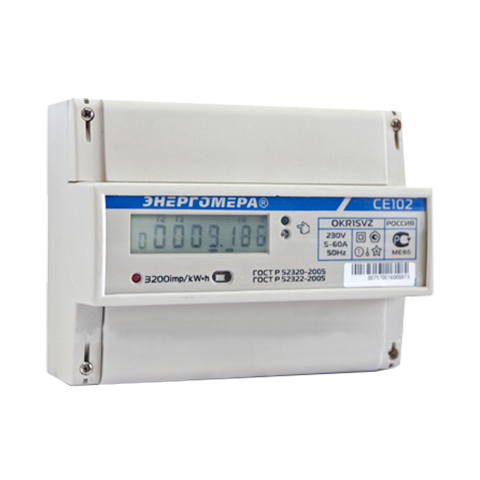

  • R8 (Снят с производства)
  • S6 (Снят с производства)
  • S7

Модификации / Контроллер:

Модиф.Описание
ARS485
JОптопорт
OИК-порт
PPLC
R1, R2RF433
*Импульсный выход

Параметры: Тарифы, Вольты, Токи, Мощности

Исполнение


Интерфейс RS485

Контроллер для передачи показаний: УС-RS485
Протокол: CE – ❓Не проверен
Скорость: по умолчанию: 9600
Адрес: Авто определение

УС считывает по без адресному протоколу. На шине может быть только один счетчик с данным протоколом.

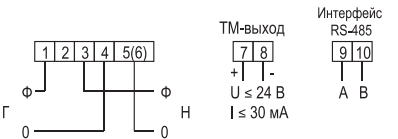

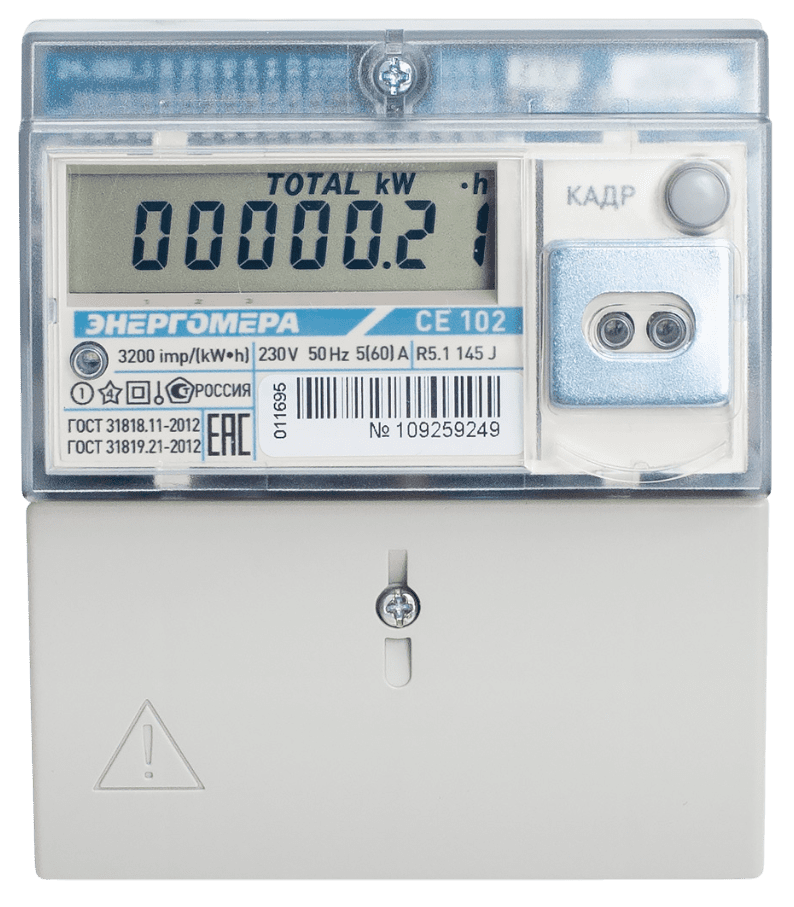

Исполнение R5.1
Выход 9 – A
Выход 10 – B
Вход 12 – “+”
Вход 11 – “-“

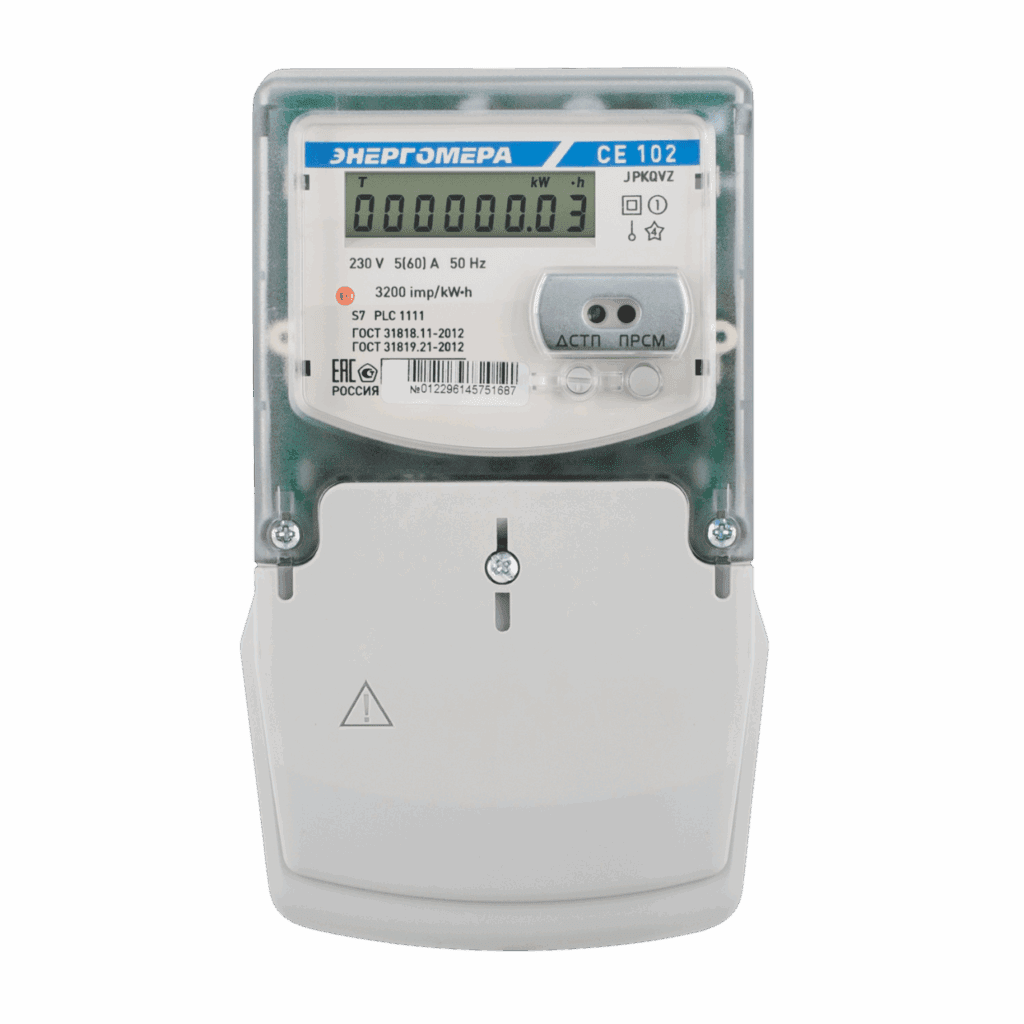

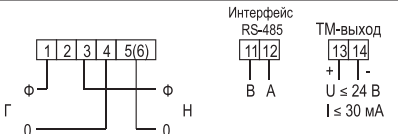

Исполнение S7
Выход 9 – A
Выход 10 – B
Вход 12 – “+”
Вход 11 – “-“

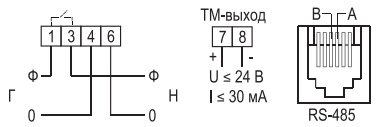

Исполнение R5
Выход 9 – A
Выход 10 – B

Интерфейс ОптоПорт

Контроллер для передачи показаний: УС-OptoPort
Протокол: CE – ❓Не проверен
Скорость: по умолчанию: 9600
Адрес: Авто определение

Интерфейс импульсный выход

Контроллер для передачи показаний: Ватериус

Исполнение R5.1
Выход 7 – “+”
Выход 8 = “-“

Исполнение S6
Выход 13 – “+”
Выход 14 = “-“
